NC加工機
NC加工機とは、モーターで高速回転させた刃物をコンピューター制御で上下左右自在に動かし、コンピューター上に登録された立体形状を削り出す機械です。ミタテ工房のNC加工機は、50番シャンク・主軸回転速度10,000rpm・MQLセミドライ加工システムを装備した、アルミ加工用に設計された高剛性・ハイパワーモデル切削機。手で触ってもわからないレベルのなめらかな表面に仕上げます。

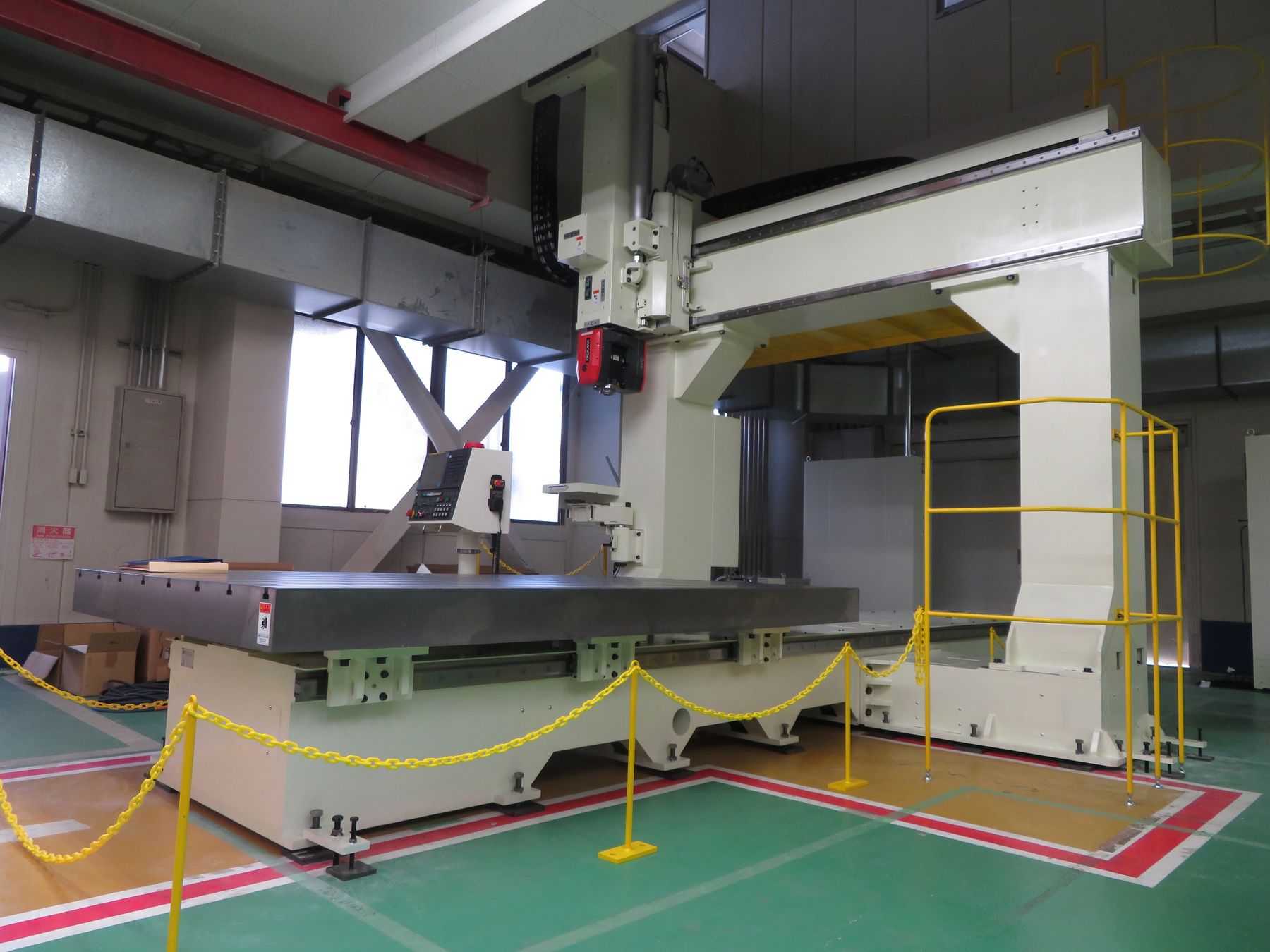

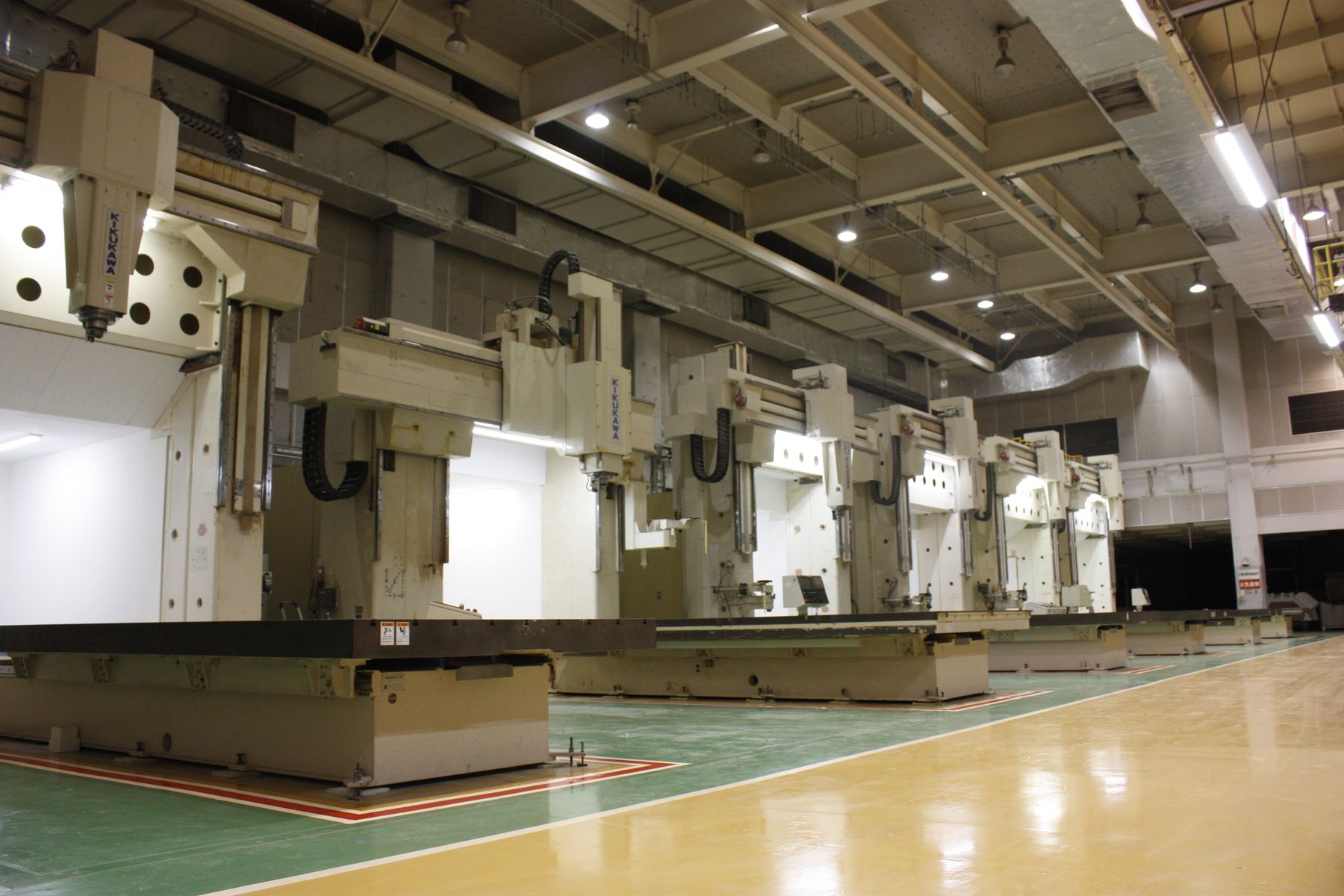

大型スライドテーブル式NC加工機 8台
5,000 × 3,600 × 2,200 mm（最大加工寸法）
スライドテーブル式NC加工機 4台
3,000 × 1,500 × 1,400 mm
複合マシニングセンタ 1台
デジタイジング機能付き
NC加工のながれ
CADデータ入力
お客様からいただいたデータ・図面をもとに、NC加工用3Dデータを作成します。
加工用素材の準備
3Dデータをもとに加工用素材を組みます。加工後のソリや狂いを防ぐため、合板で組んだベースの上に必要最低限の素材を貼りこんでいきます。
NC加工
高剛性ボディーと50番シャンクの強さを生かし、直径60mmの大きな刃物で一気に荒加工。大幅な時間短縮とともに、モデルの平坦部分では加工跡の少ないなめらかな面が得られます。
3D-CAD/CAM
使用ソフト：rhinoceros 他
対応CADデータフォーマット：IGES、STEP、DWG、DXF 他
※ポリゴンメッシュ（STLなど）も対応できます。その他のフォーマットについてはお問い合わせください。
2次元紙図面、模型、イラスト、アイデアスケッチ、アイデアやイメージしかないものなどからも、デザイン・モデリング・加工いたします。お気軽にお声をおかけください。
NC加工できる素材の一例
木材
合板をNC加工機で切り抜いて大型構造物の骨組みにしたり、合板ブロックを直彫りして鋳造用木型、樹脂プレートのプレス成形型、店舗ディスプレイなどに。人工木材が登場した今も利用機会の多い素材です。
ケミカルウッド
ポリウレタン樹脂やエポキシ樹脂から作られた人工木材。さまざまな強さ・耐摩耗性・耐熱性の材料があり、マスターモデル、木型、小ロットの真空成形型など幅広く対応できる優れた加工材料です。
無機質系合成木材
高純度ゾノトライト、合成樹脂、ガラス繊維から作られた人工木材。温度・湿度による寸法変化が少なく優れた寸法安定性があり、耐熱性に優れることからカーボンコンポジット用の型に使用します。
硬質ウレタンフォーム
柔らかいものから堅いものまで様々な硬度があるウレタン樹脂の発泡体。表面処理をすることで丈夫でなめらかな表面が得られ、簡易鋳造用木型、試作モデルからFRP成形用のメス型まで、美しく安価に仕上げられます。
発泡スチロール
大きな型を安く・軽く作れる素材。発泡したビーズのつぶが表面に出やすいですが、専用の工具を使うことで美しく仕上がります。立体看板や大型モニュメントの型に活躍します。
汎用プラスチック
ABS、塩ビ、アクリルなどの汎用プラスチックも加工いたします。大きな加工範囲と3次元CAD/CAMを生かし、キャラクター、モニュメント、家具、インテリアなどの複雑な三次元形状を直彫り加工できます。
アルミ・ジュラルミン
真空成型、圧空成型など耐熱性が求められる型が作れます。「木型レベルの精度でいいのに、耐熱性やショット数の多さで仕方なく金型にしている」型がありましたらご相談ください。木型屋価格で挑戦します。
その他、さまざまな素材での加工実績がございます。お気軽にご相談ください。
その他の作業設備
| 木工機械 | 手押しかんな盤（600×1台、400×2台、350×3台）、自動かんな盤（600×2台、400×3台）、ルーター 2台、テーブル帯のこ（2000×1000）3台、パネルソー 5台、その他木工機械 30台 |
|---|---|
| 定盤 | 3500×5200 1台、3000×5000 1台、2300×4000 1台、2000×3000 1台、1500×3000 4台、1200×2400 1台 |
| 搬送設備 | ホイスト 10台、フォークリフト 5台 |
データの受け渡しについて
| メール | info@mitate-kobo.co.jp ※.exe .bat などの拡張子のファイルはセキュリティ上受信できません。PGPによるメール・データの暗号化にも対応しております。 |
|---|---|
| メディア | CD-R、DVD 他（標準的なWindowsのフォーマットでお願いします） |
